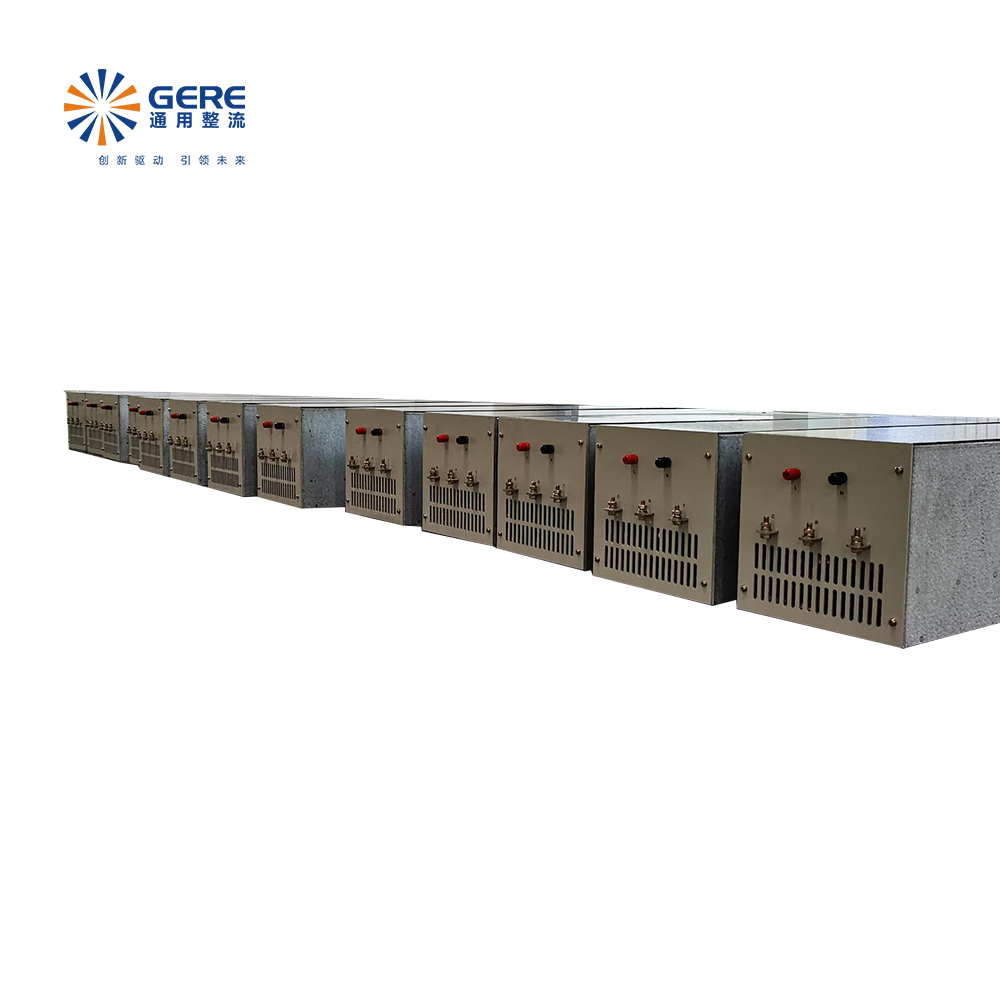

電氣原理

PSM單電源模塊主要由三相橋式不控整流、濾波電路、IGBT、緩沖電路、電壓測量電路和電流測量電路等組成，如下圖所示

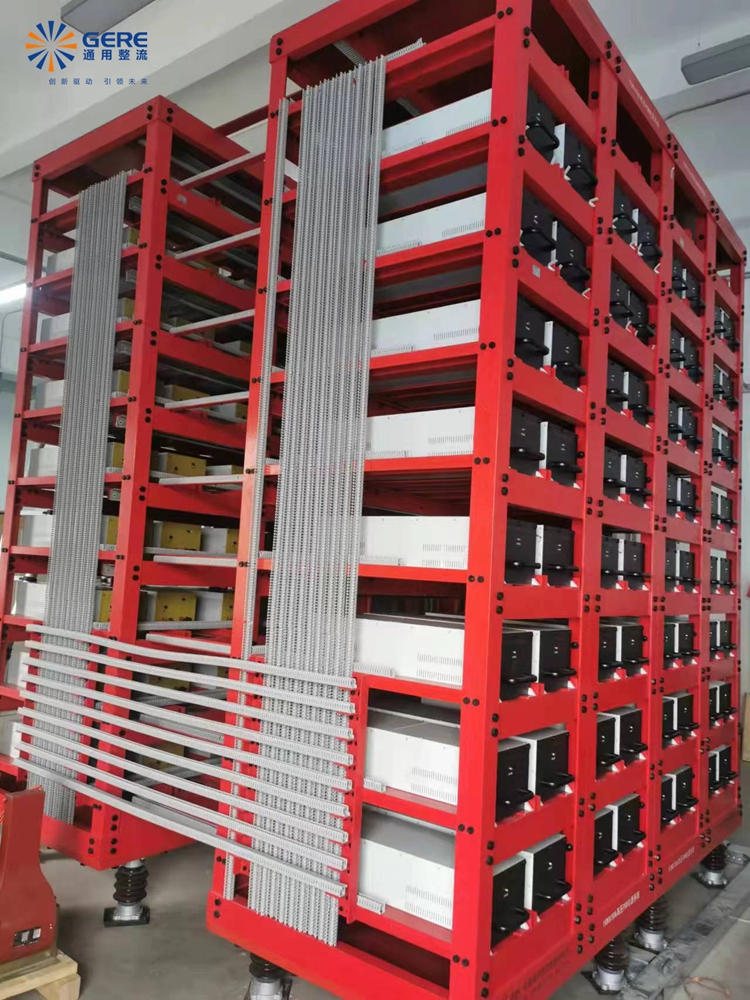

技術特點

• 電源效率：高達97%以上。

• 工作模式：支持穩態和脈沖兩種工作模式，脈沖頻率0-10KHz可調。

• 保護功能：每個模塊配備獨立且完善的保護功能及故障存儲和顯示功能。

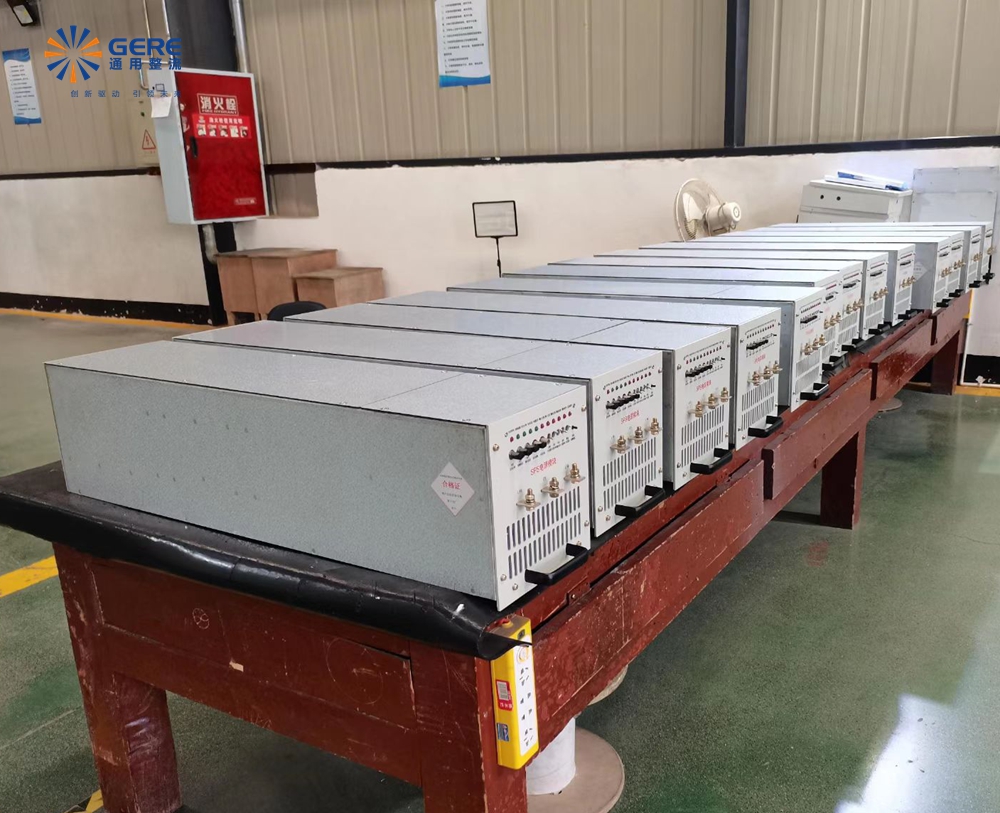

• 主要參數

• 交流輸入主回路供電電壓：三相交流AC150-600V供電

• 輔助供電電壓：輔助供電采用變壓器隔離交流220V供電，模塊輔助供電功率不大于100W

• 供電頻率：50Hz

• 額定輸出功率：20-160kW

• 額定輸出電壓：DC200-1600V

• 額定輸出電流：DC20-200A（直流或脈沖調制）

• 輸出調制頻率：脈沖頻率0-10KHz可調

• 運行方式：直流或脈沖調制，最大工作脈寬10秒，間隔300秒

• 冷卻方式：自然冷卻

• 快速關斷保護時間：小于10μs

• 電源平均無故障時間：不得低于600小時。
