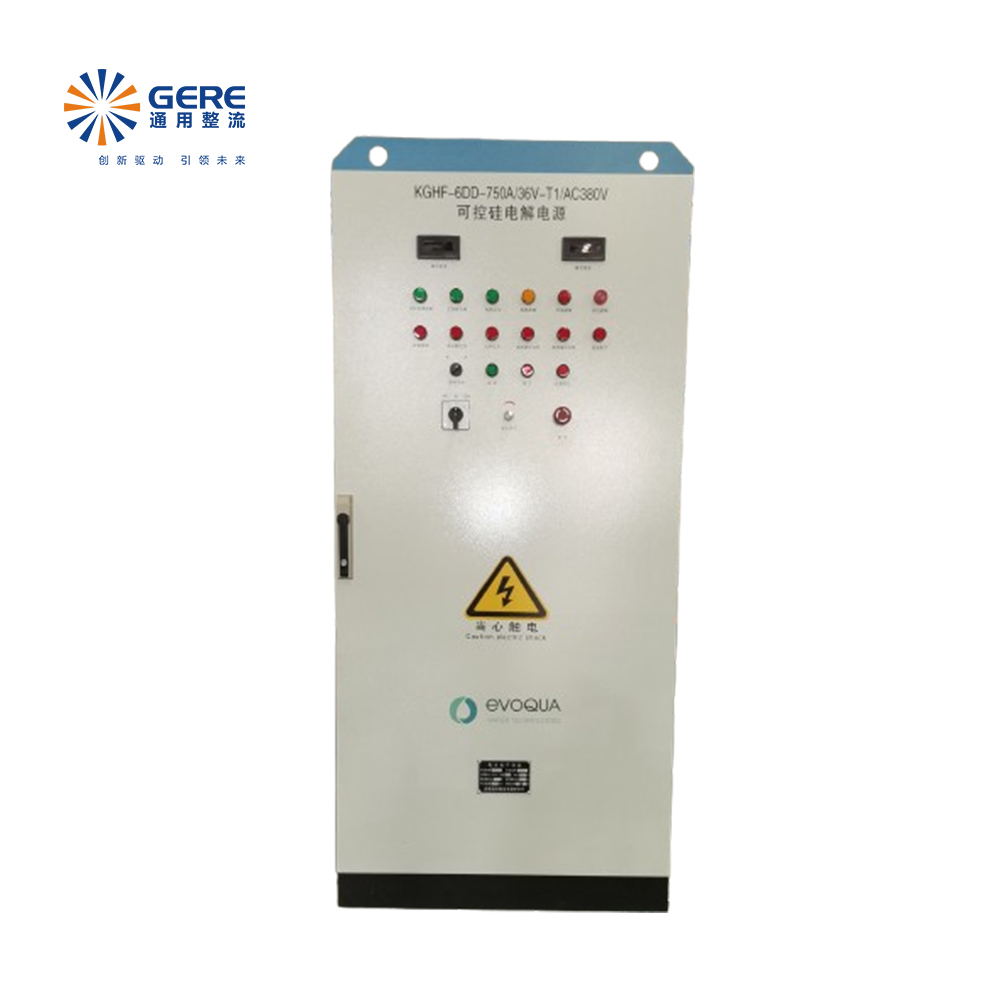

晶閘管電解整流器KGHS-6DD（12DD）-PLC

產品概述與用途：

該產品采用SCR晶閘管整流技術，主要作為有色金屬電解提純（銅、鋅、鎳、鋰、鉛等），銅箔電解、鋁箔電解、稀土電解、食鹽水電解，化工電解等電化學用途的**晶閘管整流器。

產品主要規格參數：

1、供電電源條件：主供電電源3相AC380V、400V、450V、6KV、10KV、20KV、35KV等，頻率50HZ或60HZ；輔助控制電源：三相四線制，3相AC380V、400V、420V、450V等，頻率50HZ或60HZ；

2、輸出直流電壓：12V、15V、20V、24V、30V、36V、50V、75V、100V、120V、150V、180V、200V、250V、300V、400V、500V、600V等任意電壓規格；

3、輸出直流電流：1000A、2000A、3000A、4000A、5000A、6000A、8000A、10KA、12KA、15KA、18KA、20KA、25KA、30KA、35KA、40KA、50KA、60KA等任意電流規格。

主要技術特點：

1、DSP數字控制：DSP數字控制，雙管道互為熱備用，不停機無擾動切換；

2、整流調壓方式：晶閘管6脈波整流、12脈波整流、24脈波整流。高壓6KV、10KV、20KV、35KV進線的整流器，整流變壓器高壓一次側可根據需要進行9-27級有載調壓（粗調），變壓器二次側晶閘管移相調壓（精調）；

3、控制方式：本地控制-遠程控制可相互轉換，恒定電流或恒定電壓工作模式可選擇；

4、直流輸出自動穩流精度：≤±1%；

5、觸發脈沖不對稱度：≤0.1°；

6、脈沖移相分辨率：≤1μs；

7、主電路工藝結構：主電路中的（整流變壓器、晶閘管整流器）采用同相逆并聯工藝結構技術，極大減少附件渦流損耗；

8、通訊方式：CAN總線、PROFIBUS、ETHERNET工業以太網、RS485、RS232光纖通訊；

9、操作界面：PLC彩色觸摸屏，界面靈活，可視性強。實時記錄顯示整流器運行的各種參數和歷史曲線。
