概述與用途

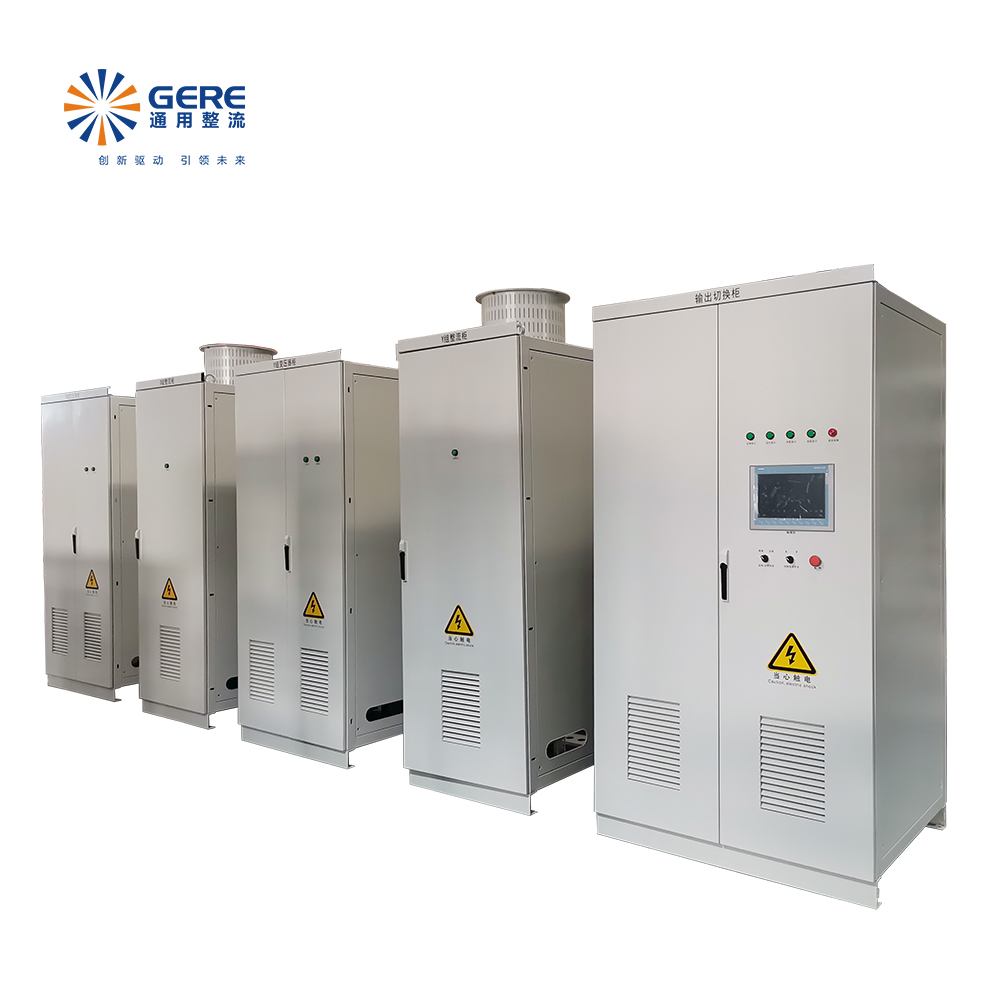

該產品采用SCR晶閘管整流技術，主要作為有色金屬電解提純（銅、鋅、鎳、鋰、鉛等）、銅箔電解、鉛箔電解、稀土電解、食鹽水電解、化工電解等電化學用途的專用晶閘管整流器。KG晶閘管調壓整流，H電解用途，冷卻方式：S-水冷F-風冷，6DD-6脈沖整流 12DD-12脈波整流器，PLC微機自動化控制。

規格參數

1. 供電電源條件：主供電電源3相AC380V、400V、450V、6KV、10KV、20KV、35KV等，

2. 頻率50HZ或60HZ;輔助控制電源：三相四線制，3相AC380V、400V、420V、450V等，頻率50HZ或60HZ。

3. 輸出電流電壓：12V、15V、20V、24V、30V、36V、50V、75V、100V、120V、150V、180V、200V、250V、300V、400V、500V、600V等任意電壓規格。

4. 輸出直流電流:1000A、2000A、3000A、4000A、5000A、6000A、8000A、10KA、12KA、15KA、18KA、20KA、25KA、30KA、35KA、40KA、50KA、60KA等任意電流規格。

性能特點

1. DSP數字控制：DSP數字控制，雙通道互為熱備用，不停機無擾動切換。

2. 整流調壓方式：晶閘管6脈波整流、12脈波整流、24脈波整流。

3. 高壓6KV、10KV、12KV、35KV進線的整流器，整流變壓器高壓一次側可根據需要進行9-27級有載調壓（粗調），變壓器二次側晶閘管移相調壓（精調）。

4. 控制方式：本地控制-遠程控制可相互轉換，恒定電流或恒定電壓工作模式可選擇。4.直流輸出自動穩流精度：≤±1%。

5. 觸發脈沖不對稱度：≤0.1°。

6. 脈沖移相分辯率:≤1us。

7. 主電路工藝結構：主電路中的（整流變壓器、晶閘管整流器）采用同相逆并聯工藝結構技術、極大減少附件渦流損耗。

8. 通訊方式：CAN總線、PROFIBUS、ETHERNETA工業以太網、RS485、R232光纖通訊。

9. 操作界面：PLC彩色觸摸屏，界面靈活，可視性強。實時記錄顯示整流器運行的各種參數和歷史曲線。
