1．電源方案

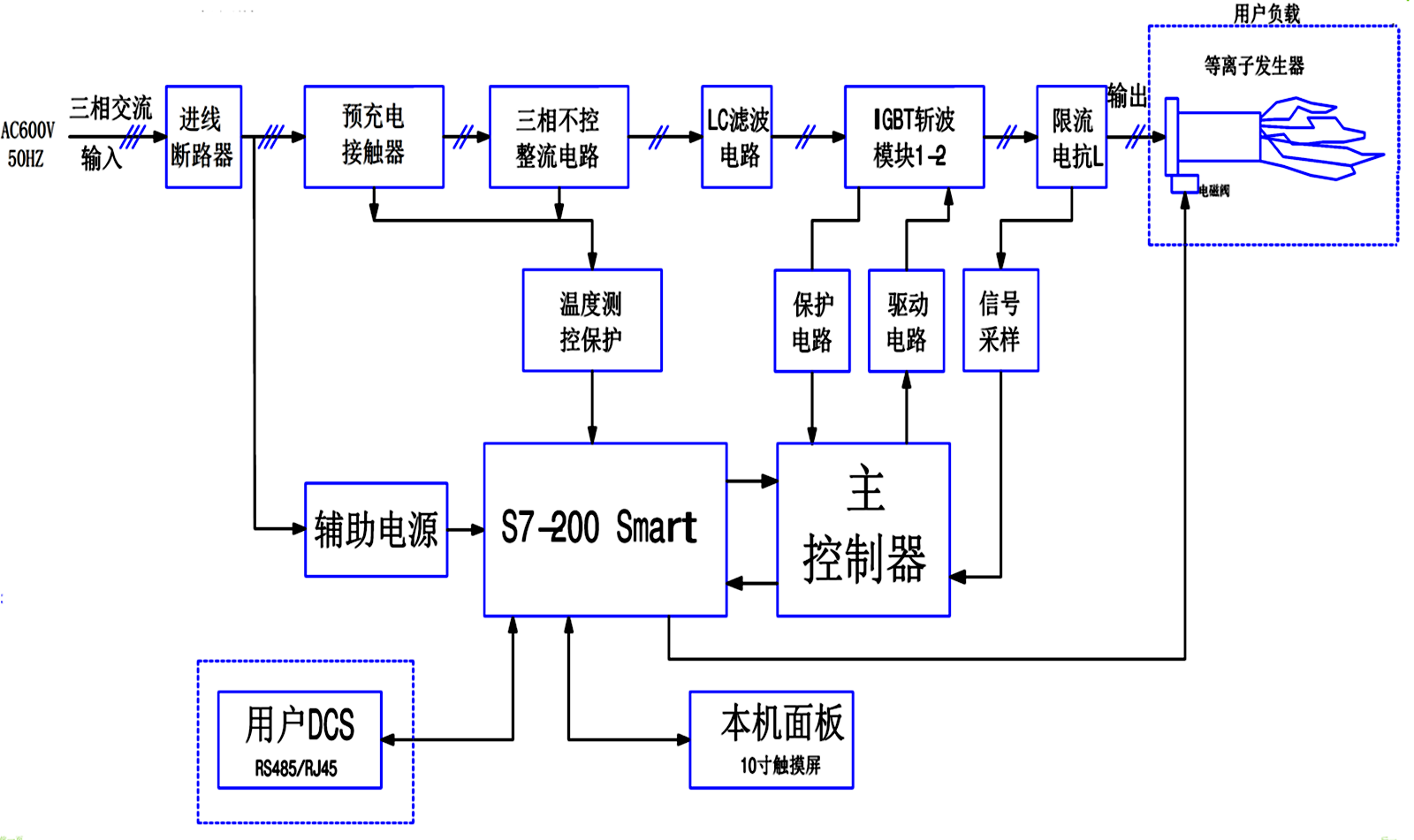

150KW等離子電源項目系統采用三相AC600V/50HZ交流供電，電源主要由交流斷路器開關單元、硅整流器單元、3個IGBT斬波整流單元、PLC操作控制系統、保護單元和人機界面單元等環節組成。項目系統的主控制器采用我所獲得國家專利技術的DSP+FPGA高精度全數字控制大板，調節控制精度高。系統保護功能完善、抗干擾能力極強，可靠性高。IGBT斬波模塊電源采用倍頻移相斬波整流技術，斬波單元采用模塊化機箱機構,易于維護，簡單方便快捷。電源機柜外形美觀大方，通風散熱良好，維護方便快捷。

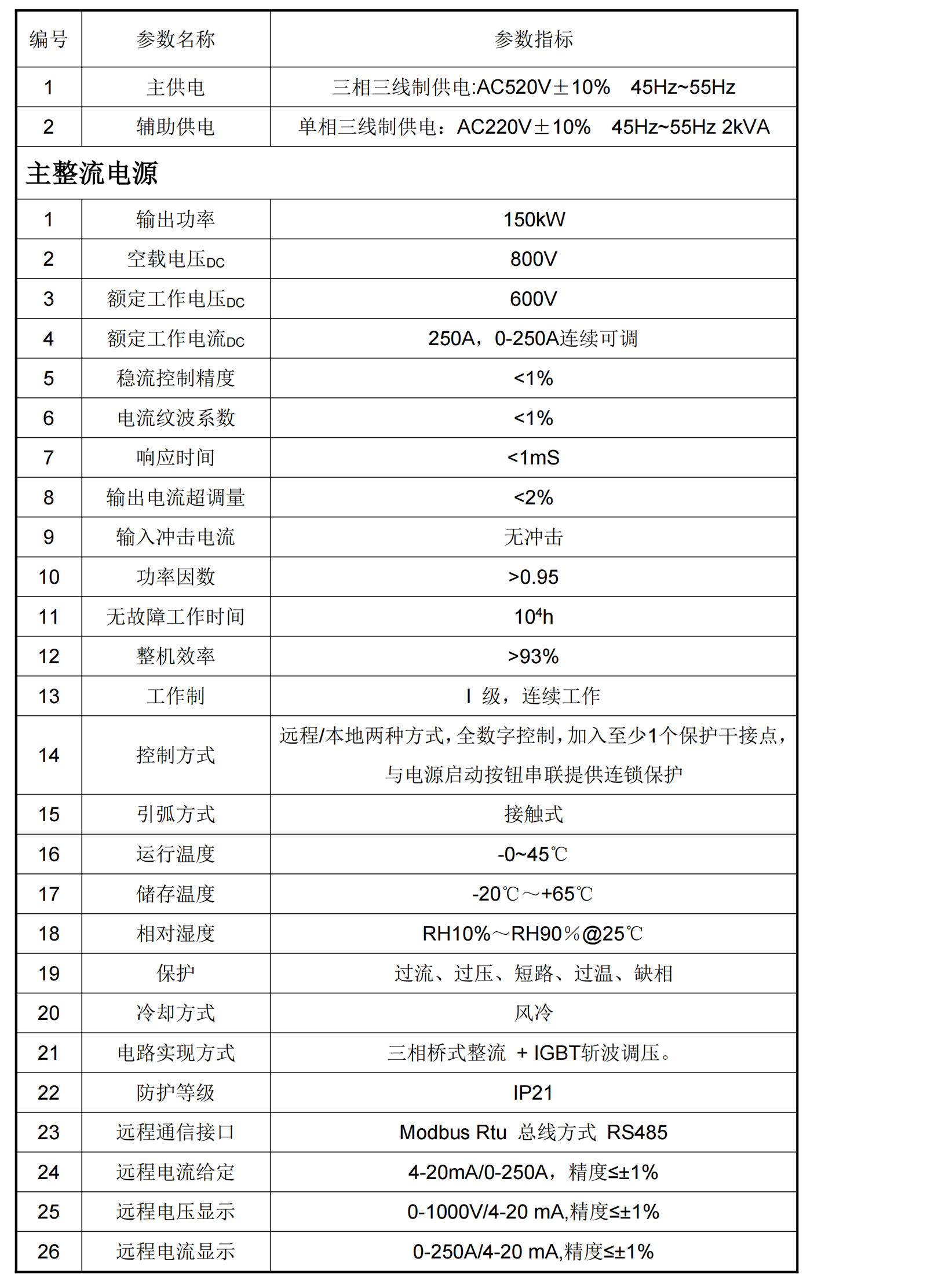

2．技術指標

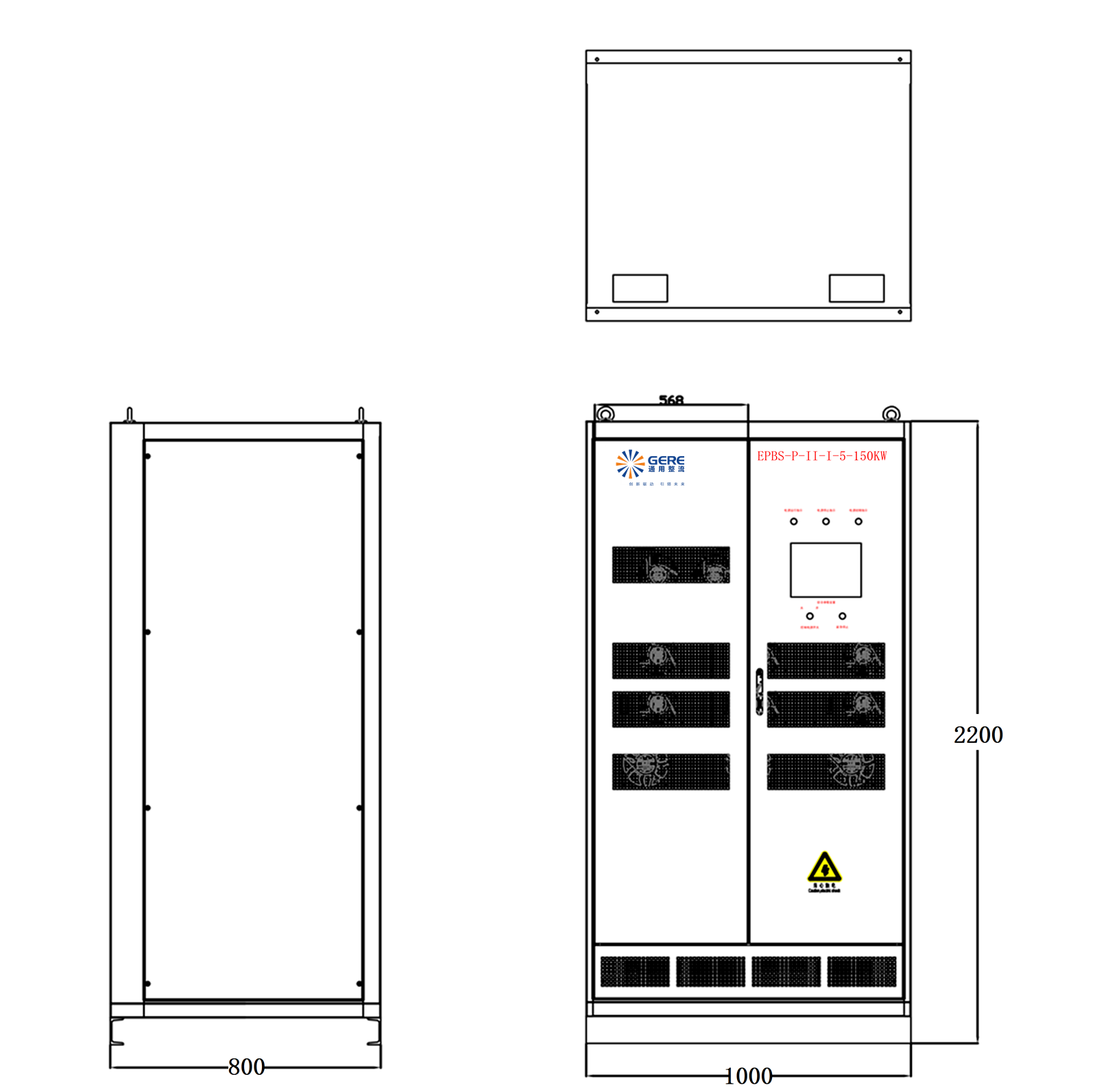

3．結構設計

1) 電源柜參考體尺寸：W x D x H = 800mm x 1000mm x 2200mm

2) 結構形式：一體化結構

3) 安裝形式：落地時安裝；

4) 電源柜參考重量：800 kg
