概述與原理
微弧氧化電源系統采用三相AC380V/50HZ交流供電,電源裝置主要由交流進線開關單元、EMI雙向交流濾波單元、整流隔離變壓器，三相橋式二極管不控整流濾波單元、模塊化IGBT斬波調壓?jiǎn)卧?、直流輸出電流電壓信?hào)檢測單元、H橋IGBT斬波單元、主控制器單元、IGBT脈沖驅動單元及人機界面操作控制系統等單元部分組成。。電源系統的主控制器采用我所獲得國家專利技術的的高可靠性、高精度DSP+FPGA全數字控制大板（型號：GERE-28335-NB-TYB05），電源系統具有調節控制精度高，動態響應速度快，保護功能完善、抗干擾能力極強，可靠性高，具有廣泛的負載適應性。電源機柜外形美觀大方，模塊單元化工藝結構，維護方便快捷。IGBT功率整流單元模塊采用模塊化單元并聯結構，標準機箱，電氣結構工藝技術一致性好，質量穩定可控，外形美觀大方，具有檢修維護方便快捷等特點。電源的設計和制造遵循IEC國際電工相關技術標準和國家相關行業技術標準等技術設計規范要求。
主要規格參數
1、供電電源條件：3相AC380V、400V、450V等,頻率50HZ；
2、額定輸出直流電壓：±300V、±500V、±750V等任意電壓規格；
3、額定輸出平均電流：±20A----±1000A等任意電流規格。
主要技術指標
1、操作方式：本控/遠控操作模式可選擇；
2、輸出控制模式：直流/單極脈沖/雙極脈沖3種模式輸出控制，輸出控制模式可選擇；
3、軟啟動時間：軟啟動工作時間可在0-200S范圍內整定；
4、控制精度：≤±1%；
5、整流方式：SCR晶閘管整流或IGBT逆變軟開關整流；
6、單極脈沖/雙極脈沖PWM脈沖調頻率：20HZ-5000HZ；脈沖分辨率：0.1HZ
PWM脈沖調占空比：0--100%連續可調；
7、人機操作界面：PLC彩色觸摸屏；
8、直流輸出時電流紋波系數：≤5%；
9、主控制器：DSP微機數字觸發控制，PWM脈寬調節控制，脈沖移相分辨率:≤1μs；
10、主要保護功能：交流電源缺相、過壓、欠壓、快速熔斷器熔斷報警及斷路器保護；輸出過流、限流保護、輸出短路、瞬時過載保護、IGBT開關模塊、快速整流元件、開關整流變壓器、匯流銅母線超溫過熱、風機過熱或水壓過高、過低封鎖觸發脈沖保護；
11、通訊方式：可根據客戶需要配置CAN總線、PROFIBUS、ETHERNET工業以太網、RS485、RS232光纖通訊，實現遠程群控或監控；
12、具有1-10段緩升、緩降階段數控制，每段氧化電流和氧化時間可分別設定；
13、可實時記錄工作階段基波電流、基波電壓、直流電流脈沖幅值、直流疊加電壓脈沖幅值、脈沖占空比、脈沖頻率、氧化時間、槽液溫度等多個工藝參數和實時曲線；
14、遠控操作操作箱：可根據客戶現場情況配置遠程操作控制箱，主機與遠控箱分開放置，現場操作更加方便，主機防腐保護顯著增強；
15、可存儲或調用10套工藝參數，縮短加工編程時間；
16、可通過通信接口與計算機相連接，或通過U盤存儲后轉存于計算機中，方便客戶檔案保存，分析氧化工件的產品工藝質量；
可編程輸出氧化模式選擇
1. 直流輸出波形

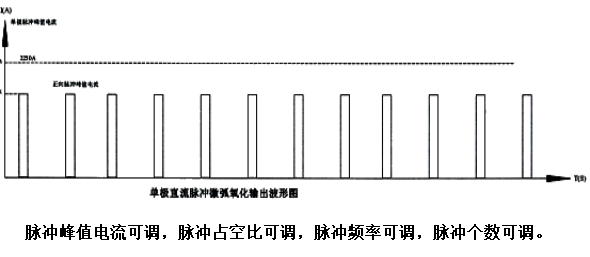

2.單極脈沖微弧氧化輸出波形

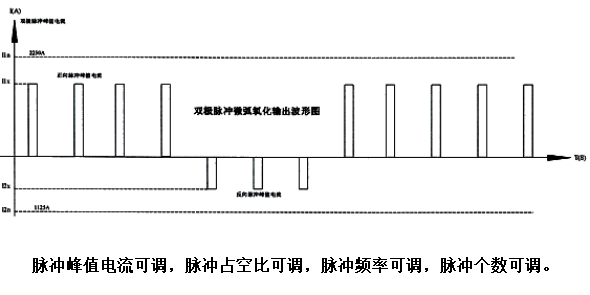

3. 雙極脈沖微弧氧化輸出波形

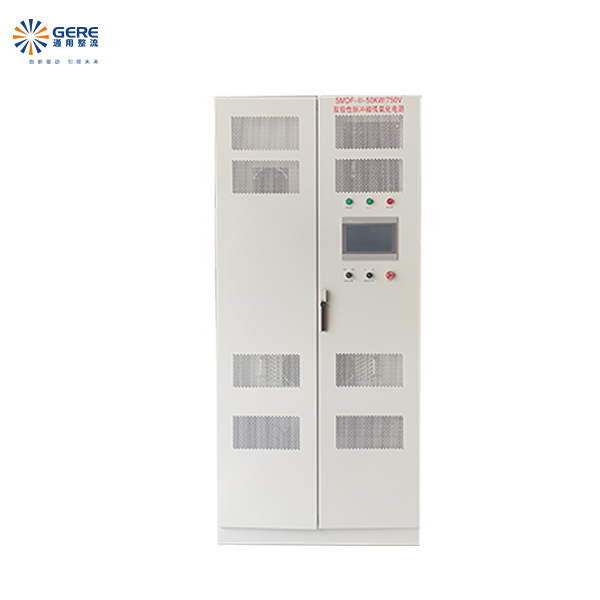

雙極性脈沖微弧氧化電源
