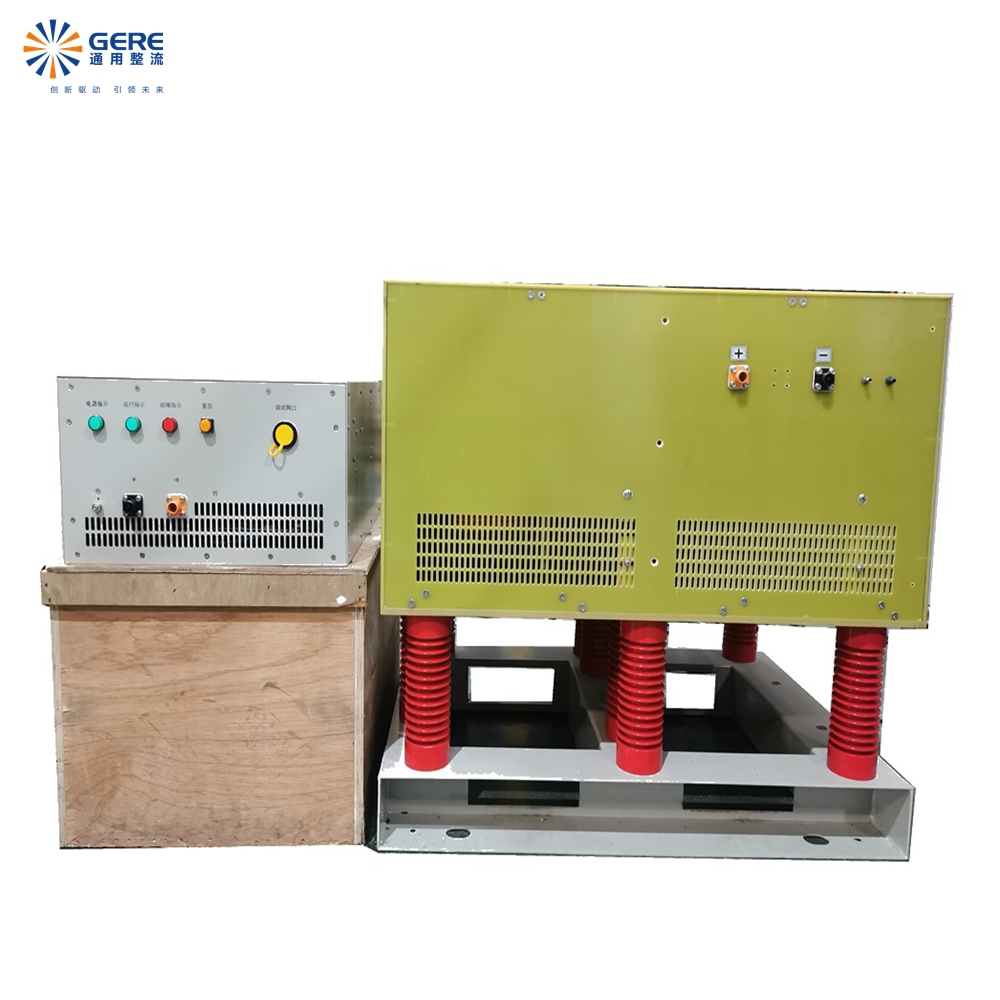

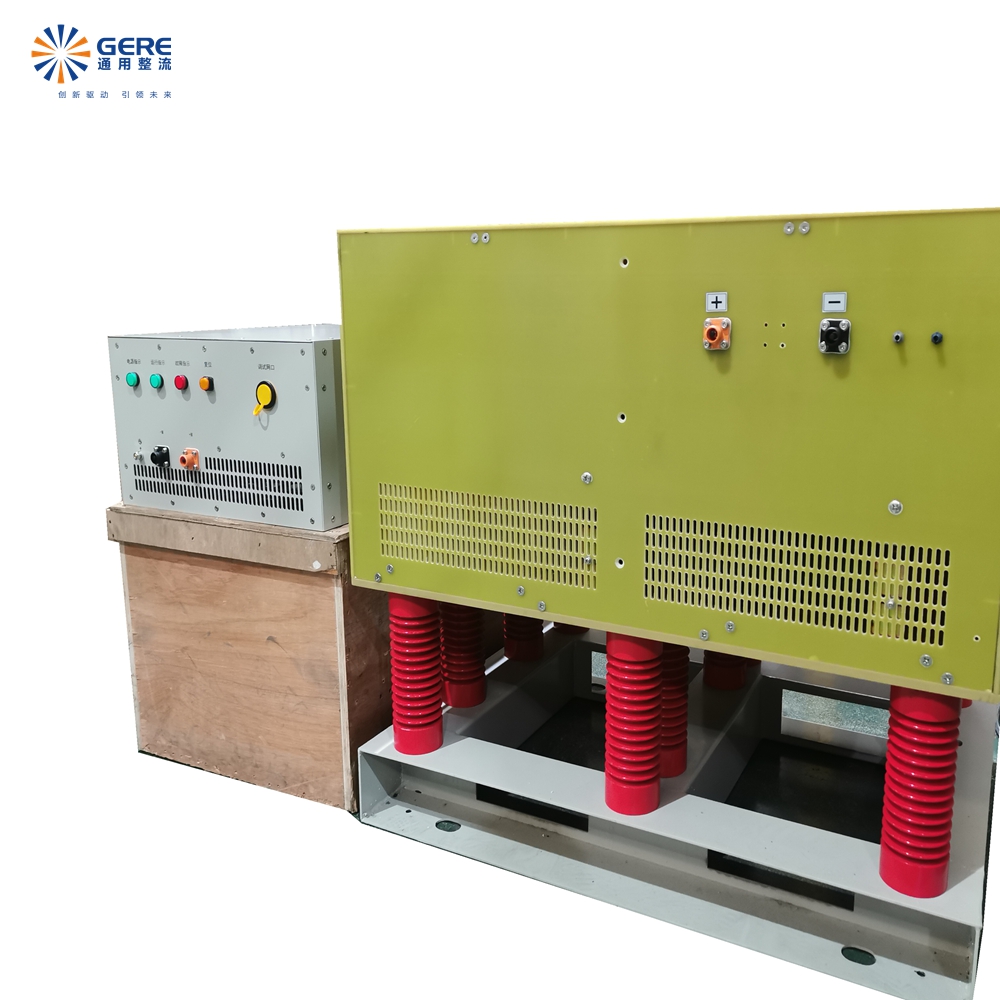

模塊的主電路結構

電源模塊的主電路如下圖所示，DC/DC交錯并聯buck單元模塊 + LLC高頻隔離兩級結構，兩部分構成。

交錯并聯BUCK部分將輸入DC800V直流電變換為DC650V直流電，DC/DC部分將DC650V直流電變換為DC320V-1600V可調直流電。

DC/DC采用兩個40kW PSFB單元初級并聯次級串聯（IPOS）結構，初級采用開關器件SiC MOSFET,次級采有SiC 二極管，開關頻率80kHz，初次級直流側等效開關頻率320kHz。PSFB可實現ZVS，SiC 二極管無反向恢復損耗，效率≥97%（額定工況）。隔離變壓器有輔助繞組，給次級電壓和電流傳感器供電。

技術設計功能及指標

（1）50A/DC1600V整流電源模塊由DC/DC交錯并聯buck單元模塊 + LLC高頻隔離單元模塊兩個部分組成；

（2）直流輸入電壓變化范圍：DC800V±10%;

（3）輸出直流電壓范圍：額定DC1600V, 輸出電壓調節范圍20%—100%；

（4）輸出直流電流范圍：額定50A, 輸出電流調節范圍0—110%；

（5）DC/DC buck模塊采用 SiC 器件，電源功率密度高、模塊體積小，轉換效率高，成本低（可控）；

（6）隔離DC/DC 采用LLC拓?fù)浣Y(jié)構，實現軟開關高頻隔離；

（7）電源模塊的冷卻方式：風冷（小型24V直流風機）；

（8）直流輸出電壓、電流反饋信號解決方案：

（a）低壓地端所需直流輸出電壓、直流輸出電流的反饋信號取至高壓端，信號由高壓端電流傳感器、電壓傳感器進行檢測與轉換，通過光纖隔離傳輸?shù)降蛪旱囟?，用于測量、控制與保護；傳感器信號的檢測電路測量、轉換精度應 ≯ 1%；

（b）高壓側測量傳感器及控制轉換板卡的控制工作電源由模塊供電。

(9) 工作環境：溫度范圍-5℃~+45℃；相對濕度范圍0～90%RH ；海拔高度小于 1500米 ；

（10）工作制式：10S,間隔300S。

（11）尺寸不大于：W*D*H=400  *230  *600 ；
