概述與用途

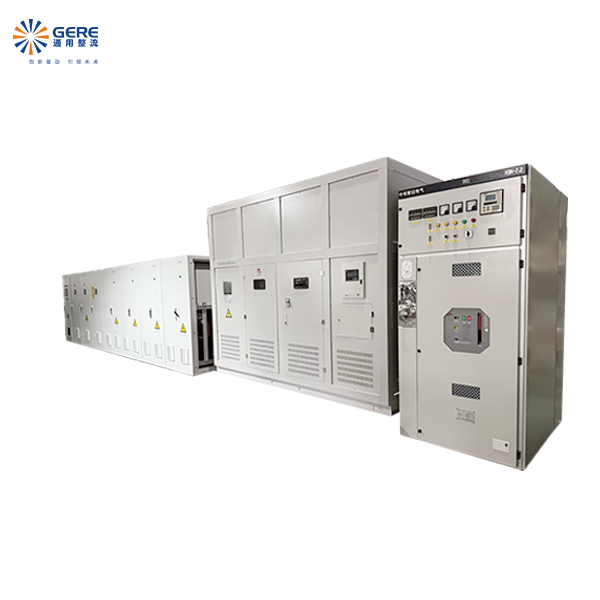

本試驗裝置主要作為柔性直流輸電系統超大功率IGBT模塊組件進行單元過電流關斷測試電源，為測試平臺提供可調的高壓直流充電電源采用晶閘管調壓整流對電容器組充電?？刂葡到y(tǒng)采用DSP微機數字控制技術，動態響應速度快，控制精度高，保護靈敏。試驗負載空芯電抗器，具有多組抽頭，滿足不同IGBT模塊組件進行單元過電流關斷試驗的需要。該試驗設備也可作為工礦企業、科研院所其它需要高壓直流、低紋波電源的場所。

規格參數

1.供電電源條件：3相AC380V、400V、450V等,頻率50HZ。

2.額定輸出電壓：3000V、5000V、8000V、10KV、12KV、15KV、20KV等規格。

3.額定輸出電流：10A、20A、50A、100A、200A、300A、500A、800A、1000A等規格。

性能特點

1.操作方式：本控/遠控操作模式可選擇。

2.輸出控制方式：恒壓限流、恒流限壓輸出控制模式。

3.整流方式：整流變壓器一次側晶閘管交流調壓，二次側多組三相橋式硅二極管整流橋串聯，可6脈波，12脈波，24脈波整流。

4.控制精度：≤±1%。

5.主控制器：DSP微機數字瞬時值雙閉環控制，響應速度快，無超調。

6.整流變壓器結構形式：環氧澆注干式。

7.通訊接口：可根據客戶需要配置CAN總線、PROFIBUS、ETHERNETA工業以太網、RS485、R232光纖通訊，實現遠程群控或監控。

8.主要保護功能：交流電源缺相、過壓、欠壓、快速熔斷器熔斷器報警及斷路器保護；輸出過流、限流保護、輸出短路、瞬時過載保護、SCR晶閘管功率元件、整流變壓器、整流二極管元件、匯流銅母線超溫過熱等保護。

9.可實時顯示、存儲記錄直流電流、直流電壓、交流電流及實時曲線。

10.可通過RS485通信接口與計算機相連接，或通過U盤存儲后轉存于計算機中，方便客戶檔案保存。

11.產品符合國家[G3859-2013的要求]以及[IEC60146]等檢測試驗。
